特征
典型的5.0×3.2×1.0毫米玻璃密封SMD晶體
5032尺寸的微型SMD晶體諧振器，低調為1.0mm
極好的耐熱性，高精度和高可靠性
提供頻率范圍從相對較低的7MHz到70MHz。
AEC-Q200符合條件
典型頻率：12MHz，16MHz，20MHz，25MHz，27MHz，28MHz，40MHz
符合ROHS的鉛鉛免費焊接
應用
適用于PDA，汽車導航系統，數字AV設備，AUtomotive，筆記本，計算機外圍設備，硬盤，辦公室自動化，音頻和視頻 以及許多其他應用程序
類型 :
AF5模型 :
P5FA包裝尺寸 :
5.0*3.2*1.2mm頻率 :
7.3728M~80.000M5032 2件 SMD石英水晶P5FA
SMD石英晶體振蕩器P5FA是一種微型，低調的SMD晶體諧振器，適用于各種電子設備。該產品具有出色的耐熱性，高精度和高可靠性，頻率范圍從7.3828MHz到80.000MHz。它符合AEC-Q200標準，適用于PDA，汽車導航系統，數字AV設備等各種應用。振蕩器以25MHz的頻率生成輸出信號的周期，并且通常用于數字電路中和系統作為同步各種組件的時鐘源。產品規格包括典型的頻率，工作溫度范圍，負載電容，等效串聯電阻和其他電氣參數以及詳細的焊接過程參數。
1。電氣規格
| 不。 | 物品 | SYMB | 電氣規范 | 評論 | |||
| 最小。 | 類型 | 最大限度。 | 單位 | ||||
| 1 | 名義頻率 | F0 | 7.3728 | 80.00 | MHz | ||
| 2 | 振動模式 |
| |||||
| 3 | 頻率公差 | △f/f0 | ±10 | ±30 | ±50 | ppm | 在25歲℃±3℃ |
| 4 | 工作溫度范圍 | TOPR | -20?70 -40?85 | ℃ | |||
| 5 | 頻率穩定性 | TC | ±30 | ±50 | ppm | ||
| 6 | 存儲溫度 | TSTG | -55 | - | +125 | ℃ | |
| 7 | 負載電容 | CL | 6?指定 | pF | |||
| 8 | 等效串聯電阻 | ESR | 滲漏1 | Ω | |||
| 9 | 驅動器水平 | DL | - | 50 | 100 | μW | |
| 10 | 絕緣抗性 | IR | 500 | - | - | MΩ | 在100VDC |
| 11 | 分流電容 | Co | 7 | pF | |||
| 12 | 每年老化 | Fa | -5 | - | 5 | ppm | 第一個是的 |
| 13 | 軟件包類型 | 5.0*3.2*1.2 | |||||

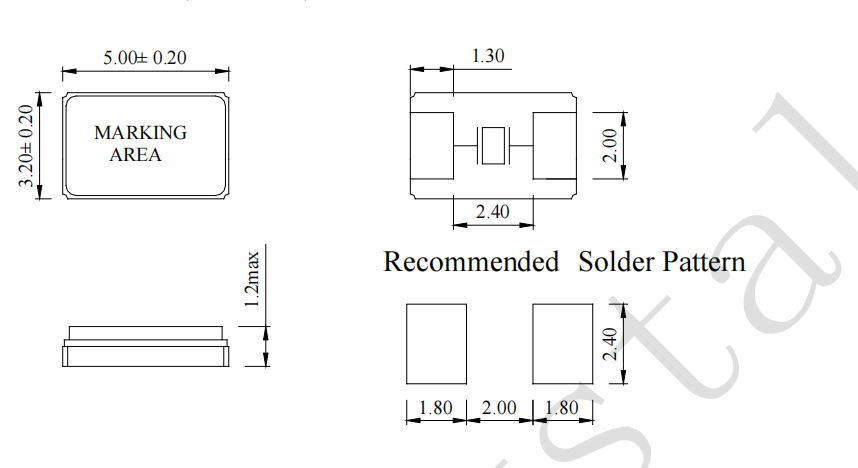

2。尺寸sion（單位：mm）
