特征
①24小時持有 < 1.5us，±10℃溫度變化
②1pps輸入和1pps輸出1pps同步
③階段的紀律至1NS <10-12的頻率
④1秒連續相測量和報告系統，分辨率≤1NS
to（一天中的時間）
RS232數字界面
⑦5MHz，10MHz，CMOS輸出
⑧-10℃?70℃運行
⑨專有自適應算法
應用
①5G電信，基站
②智能電網
③測試和測量設備
類型 :
AAC模型 :
AC5050包裝尺寸 :
50.8*50.8*24mm頻率 :
10.000M時鐘產品/原子時鐘AC5050
實時時鐘模塊5050是具有集成實時時鐘功能的模塊。它采用5050包裝，具有小尺寸和銷釘布局，可輕松焊接。該模塊通常包含晶體振蕩器，RTC芯片以及相關電路和組件。實時時鐘模塊的主要功能是提供準確的時間和日期信息。它通常具有內部計數器，可以連續跟蹤時間，包括年，月，日，小時，分鐘和第二個。由外部電池提供動力，即使關閉主電源，該模塊也可以保持時間的準確性。
實時時鐘模塊5050通常具有以下功能：1。準確性2。低功耗3。外部電池備份4。時鐘校準
1。電氣規格
1.1RF輸出
| 不。 | 物品 | SYMB | 電氣規格 | 評論 | |||
| 最小。 | 類型 | 最大限度。 | 單位 | ||||
| 1 | 頻率輸出 | F0 | 10 | MHz | 5MHz是 可用的。 咨詢 其他頻率的工廠cy | ||
| 2 | 輸出波形 | 3.3V coms | 請咨詢工廠 其他 波形 | ||||
| 3 | 加載 | 10Ω/10pf | |||||
| 4 | 上升/秋季時間 | 10 | nS | ||||
| 5 | 輸出 等級 | VOL | 0.4 | V | |||
| VOH | 2.7 | V | |||||
| 6 | 占空比 | 40 | 60 | % | |||
| 7 | 穩定性 溫度 | ±0.1 | ppb | -10oc? 70℃ | |||
| 8 | 頻率 準確性 | ±1 | 10-12 | 24 平均小時。鎖定 to 1pps。 | |||
| 9 | 24小時保留 | 1.5 | uS | ±10oC，7天后的電源和1天的學科。溫度方差低于1C/分鐘。 | |||
| 10 | 加速度 靈敏度 | ±1 | ppb/g | 最糟糕的方向，請咨詢工廠以提高靈敏度。 | |||
1.2 1pps時間輸出
| 不。 | 物品 | SYMB | 電氣規格 | 評論 | |||
| 最小。 | 類型 | 最大限度。 | 單位 | ||||
| 1 | 1pps | F0 | 1 | Hz | |||
| 2 | 輸出幅度 | 3.3V coms | |||||
| 3 | 脈沖寬度 | 20 | uS | ||||
| 4 | 上升/秋季時間 | 15 | nS | ||||
| 5 | 加載 | 10Ω/10pf | |||||
1.3 1pps時間輸入
| 不。 | 物品 | 參考std。 | 評論 |
| 1 | 1pps | 1 Hz | |
| 2 | 時機邊緣 | 邊緣上升 | |
| 3 | 輸入幅度 | 3.3V CMOS | |
| 4 | 輸入阻抗 | 10MΩ// 10pf |
1.4相noice（@10MHz）
| 不。 | 物品 | 最小 | typ | 最大限度 | 單元 | 評論 |
| 1 | 1 Hz | -100 | DBC/Hz | |||
| 2 | 10 Hz | -125 | DBC/Hz | |||
| 3 | 100 Hz | -135 | DBC/Hz | |||
| 4 | 1 kHz | -145 | DBC/Hz | |||
| 5 | 10 kHz | -150 | DBC/Hz |
1.5電源電壓
| 不。 | 物品 | 最小 | typ | 最大限度 | 單元 | 評論 |
| 1 | 電源電壓 | 4.75 | 5 | 5.25 | VDC | |
| 2 | 穩定的力量 | 2.55 | W | 在25°C的環境中 | ||
| 3 | 熱身力量 | 8.8 | W | 工廠 | ||
| 4 | 熱身時間 | 5 | 最小 | 到+/- 5ppb。工廠可配置，可快速熱身 |
1.6數字通信
| 不。 | 物品 | 參考std。 | 評論 |
| 1 | 協議 | RS232 | |
| 2 | 邏輯級別 | 3.3V coms | |
| 3 | 波特率 | 57600 bps |
1.7 1pps時間輸入
| 不。 | 物品 | 參考std。 | 評論 |
| 1 | 機械沖擊 | > 30克，11ms半正弦 | MIL-STD-202 |
| 2 | 振動 | 5G高達2kHz | MIL-STD-202 |

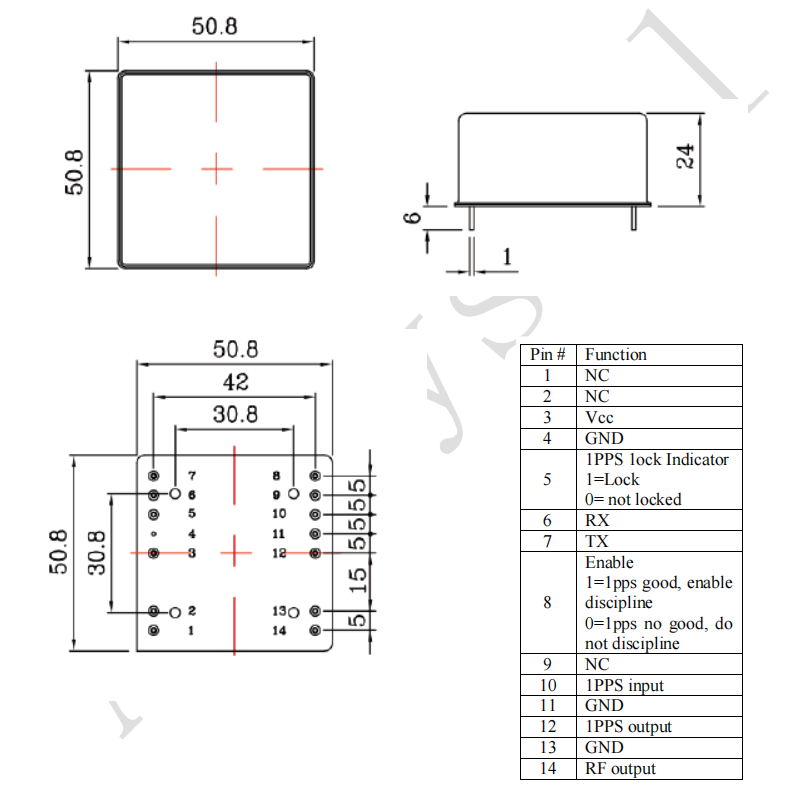

2。尺寸sion（單位：mm）
