SMD晶體振蕩器POSC7050J(6件)
SMD晶體振蕩器POSC7050是適用于各種電子設備的表面安裝晶體振蕩器。它的功能包括低功耗,三態功能和通用 +5.0V HCMOS振蕩器。單門驅動/較低負載條件下的特性被優化。典型的應用包括PC,外圍設備,視覺,F(xiàn)A設備等。該振蕩器的輸出頻率可達到166MHz,操作電壓為1.8V,2.5V,3.3V。典型的應用包括XDSL,WLAN,光纖/10G-BIT以太網,筆記本電腦,PDA,PC主板,VGA卡等。
1。電氣規格
| 不。 | 物品 | SYMB | 電氣規范 | 評論 | ||||
| 最小。 | 類型 | 最大限度。 | 單位 | |||||
| 1 | 名義頻率 | F0 | 19.440 | 320.000 | MHz |                        | 20%?80%的輸出擺動 | |
| 25 | 時間下降 | Tf | 0.5 | 1.0 | ns | 80%?20%的輸出擺動 | ||
| 26 | 對稱 | Th/t | 45 | 50 | 55 | % | ||
| 27 | 啟用高電壓 | 0.7VDD | v | 注2,(邏輯1) | ||||
| 28 | 啟用低電壓 | 0.3VDD | v | 注2,(邏輯0) | ||||
| 29 | 輸出啟用延遲時間 | 2 | ms | |||||
| 30 | 輸出禁用延遲時間 | 200 | ns | |||||
| 31 | 輸出波形 | HCSL 電特性 | ||||||
| 32 | 當前的消費 | ICC | 40 | mA | RL = 50 Ω 到VDD -2V | |||
| 33 | 備用電流 | ICC | 10 | uA | OE =低 | |||
| 34 | 輸出電壓高 | VOH | 660 | 740 | 850 | mV | ||
| 35 | 輸出電壓低 | VOL | -150 | 0 | 150 | mV | ||
| 36 | 上升時間 | Tr | 0.5 | 1.0 | ns | 20%?80%的輸出擺動 | ||
| 37 | 時間下降 | Tf | 0.5 | 1.0 | ns | 80%?20%的輸出擺動 | ||
| 38 | 對稱 | Th/t | 45 | 50 | 55 | % | ||
| 39 | 啟用高電壓 | 0.7VDD | v | 注2,(邏輯1) | ||||
| 40 | 啟用低電壓 | 0.3VDD | v | 注2,(邏輯0) | ||||
| 41 | 輸出啟用延遲時間 | 2 | ms | |||||
| 42 | 輸出禁用延遲時間 | 200 | ns | |||||
| 43 | 軟件包類型 | 7.0*5.0*1.45 | ||||||

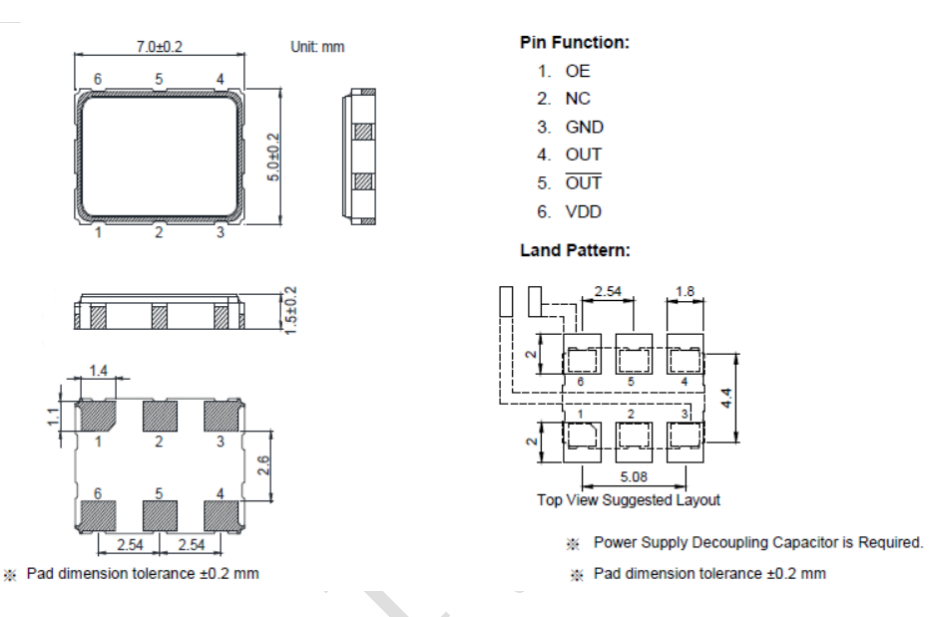

2。尺寸sion(單位:mm)
