溫度補償?shù)木w振蕩器（TCXO5032）PTC5032
該產品是5.0x 3.2mm尺寸的溫度補償晶體振蕩器（TCXO），適用于向微控制器，處理器和數字系統提供穩定的時鐘信號。它的主要功能包括低壓操作，低相位噪聲和單個包裝結構。振蕩器適用于具有高頻穩定性，低功耗和良好溫度補償性能的手機，無線通信，GPS等的應用。該產品采用HCMOS/LVCMOS輸出并符合ROHS并達到標準。
1。電氣規格
| 不。 | 物品 | 電氣規范 | 評論 | |||
| 最小。 | 類型 | 最大限度。 | 單位 | |||
| 1 | 名義頻率 | 9.6?52.000 | MHz | |||
| 2 | 名義頻率公差 | -2.0 | - | +2.0 | ppm | 頻率為25℃ ，回流后1小時 |
| 3 | 溫度穩定性 | -0.5 | - | +0.5 | ppm | 參考25時的頻率℃ . |
| 4 | 存儲溫度范圍 | -20 | - | +70 | ℃ | 測量頻率穩定性的工作溫度范圍 |
| 5 | 擾動的頻率 | -0.3 | - | +0.3 | ppm/ ℃ | 每2次讀數的最少1頻℃ ，超過-40℃ 到+85℃ |
| 6 | 電源電壓穩定性 | -0.3 | - | +0.3 | ppm/ ℃ | 電源電壓在25時變化±5％ ℃ |
| 7 | 負載靈敏度 | -0.2 | - | +0.2 | ppm | ±10％的負載變化 |
| 8 | 老化 | -1.0 | - | +1.0 | ppm | 第一年25歲 ℃ |
| 9 | 電源電壓 | 1.8 | - | 3.3 | v | |
| 10 | 當前的消費 | - | - | 2.0 | mA | 在最大電源電壓下 |
| 11 | 輸出波形 | 剪裁正弦波 | DC耦合剪裁正弦波 | |||
| 12 | 輸出電壓水平 | 0.8 | - | 2 | VP-P | |
| 13 | 輸出負載 | 10KOHM // 10pf | ||||
| 14 | 啟動時間 | - | - | 2 | ms | |
| 15 | 引腳1，三態功能 | 引腳1 = H或打開。 引腳3處的輸出活動 引腳1 = l。 引腳3處高阻抗 | ||||
| 16 | 軟件包類型 | 5.0*3.2*1.35 | ||||

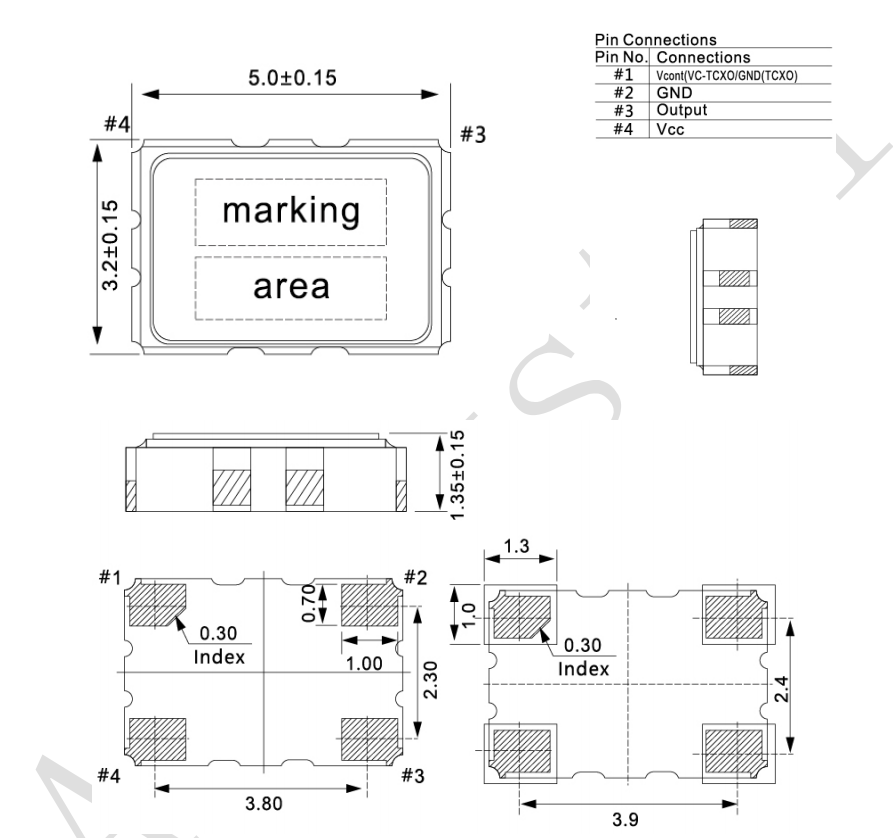

2。尺寸sion（單位：mm）
3.有關更多常見問題解答和其他服務，請單擊下面的圖像以查看。
特征低壓操作低相位噪聲預防水分包裝是不必要的水分靈敏度水平：1級（IPC/ JEDC J-STD-033） 申請手機（W-CDMA，CDMA2000，TD-SCDMA，GSM，GPRS，移動W-PHS）其他無線無線電通信全球定位系統工業無線電通信可穿戴設備
閱讀更多
特征低壓操作低相位噪聲單包結構預防水分包裝是不必要的水分靈敏度水平：1級（IPC/ JEDC J-STD-033） 申請手機（W-CDMA，CDMA2000，TD-SCDMA，GSM，GPRS，移動W-PHS）其他無線無線電通信（WIMAX）全球定位系統
閱讀更多
特征低壓操作低相位噪聲單包結構預防水分包裝是不必要的水分靈敏度水平：1級（IPC/ JEDC J-STD-033）2.0*1.6mm接縫密封SMD軟件包-HCMOS/ LVCMOS輸出 申請手機（W-CDMA，CDMA2000，TD-SCDMA，GSM，GPRS，移動W-PHS），O無線無線電通信（WIMAX）， 全球定位系統
閱讀更多
特征溫度補償?shù)木w振蕩器PTC5032低壓操作低相位噪聲單包結構預防水分包裝是不必要的水分靈敏度水平：1級（IPC/ JEDC J-STD-033）陶瓷接縫密封SMD包裝中的TCXO -HCMOS/ LVCMOS輸出 申請手機（W-CDMA，CDMA2000，TD-SCDMA，GSM，GPRS，移動W-PHS）
閱讀更多
