恒溫晶體振蕩器（OCXO）POC3627
浙江高晶科技的POC2522-MHz系列是一款高性能SMD OCXO（恒溫晶體振蕩器），頻率范圍為10.0MHz至100.0MHz，具有±0.1ppm的初始精度和超低相位噪聲（-170dBc/Hz）。該系列產品尺寸緊湊（25.4×22.1×13.2mm），工作溫度范圍廣（-45℃至+90℃），是微波通信、雷達系統和精密儀器的理想選擇。主要特性包括壓控頻率調諧（±0.4ppm）、快速預熱（5分鐘穩定）和低功耗（2.0W穩態）。符合RoHS標準。
1.電氣規格
| 不。 | 物品 | 電氣規格 | 評論 | |||||
| 分鐘。 | 類型 | 最大限度。 | 單位 | |||||
| 輸出（PIN =“RF輸出”） | ||||||||
| 1 | 標稱頻率 | 5.000 | 120.000 | 兆赫 | ||||
| 2 | 初始精度 | -0.1 | +0.1 | 百萬分率 | @ +25 ±1°C, 通電后 30 ±5 分鐘； ≦日期代碼后 90 天； VCO 輸入中心電壓為±0.001V | |||
| 3 | 波形 | 矩形的 | 日期代碼后 ≦90 天 | |||||
| 4 | 等級 | CMOS | ||||||
| 5 | “1”級 | +2.4 | V | |||||
| 6 | “0”級 | +0.3 | V | |||||
| 7 | 加載 | 15 | PF | |||||
| 8 | 占空比 | 45 | 50 | 55 | % | @+2.5V | ||
| 9 | 雜散 | -60 | 分貝 | |||||
| 頻率穩定性 | ||||||||
| 10 | 周圍的 | ±0.05 | ±0.5 | 十億分之一 | 參考溫度為25°C | |||
| 11 | 老化 | 日常的 | ±0.05 | ±0.2 | 十億分之一 | 30天后。 | ||
| 每年 | ±10 | ±40 | 十億分之一 | |||||
| 10年 | ±50 | ±200 | 十億分之一 | |||||
| 12 | 電壓 | -0.1 | +0.1 | 十億分之一 | ±5%的變化 | |||
| 13 | 短期 | 0.005 | ppb/秒 | 根艾倫方差 | ||||
| 0.01 | 十億分之一秒 | |||||||
| 14 | 熱身 | -20 | +20 | 十億分之一 | 在 +25 ±1°C 下 5 分鐘內， 參考1小時 | |||
| 15 | 回溯 | -5 | +5 | 十億分之一 | 開啟后60分鐘，之后的24小時， 最短開啟時間為 24 小時，最長關閉時間為 24 小時。 在恒定溫度和電壓下。參考 在關閉時間頻率。 | |||
| 16 | 相位噪聲 | @1Hz | -90 | 分貝/赫茲 | 參考表1：訂購信息 | |||
| @10Hz | -120 | 分貝/赫茲 | ||||||
| @100Hz | -135 | 分貝/赫茲 | ||||||
| @1KHz | -145 | 分貝/赫茲 | ||||||
| @10KHz | -155 | 分貝/赫茲 | ||||||
| @100KHz | -160 | 分貝/赫茲 | ||||||
| 電頻率調整（PIN =“VCO輸入”） | ||||||||
| 17 | 調諧范圍 | -0.25 | -0.15 | 百萬分率 | 參考標稱中心電壓下的頻率 | |||
| +0.15 | +0.25 | 百萬分率 | ||||||
| 18 | 控制電壓 | 0 | +2.8 | V | ||||
| 19 | 坡 | 積極的 | ||||||
| 20 | 中心電壓 | +1.4 | V | |||||
| 21 | 線性 | -10 | +10 | % | ||||
| 22 | 輸入阻抗 | 50 | KΩ | |||||
| 輸入電源（PIN = “+VDC”） | ||||||||
| 23 | 電壓 | +4.75 | +5 | +5.25 | V | |||
| 24 | 當前的 | 穩定狀態 | 2.5 | W | @ +25°C | |||
| 熱身期間 | 1.75 | A | @ 開啟 | |||||
| 參考電壓（PIN=“參考電壓”） | ||||||||
| 25 | 電壓 | +2.716 | +2.8 | +2.884 | V | 超過工作溫度范圍 | ||
| 26 | 加載 | 9 | KΩ | |||||
| 27 | 溫度穩定性 | -0.5 | +0.5 | mV | ||||
| 環境的 | ||||||||
| 28 | 可操作溫度 | -10 | +70 | ℃ | ||||
| 29 | 儲存溫度 | -40 | +85 | ℃ | ||||
| 30 | 振動（非工作狀態） | MIL-STD-202，方法 201 | 0.06” 總峰峰值，10 至 55 Hz | |||||
| 31 | 沖擊（非工作狀態） | MIL-STD-202，方法 213，測試條件 J | 30g，11ms，半正弦 | |||||
| 32 | 封裝類型 | 36.3*27.4*18.8 | ||||||
| 筆記 ：并非所有選項組合均可用。其他規格可根據要求提供。 | ||||||||

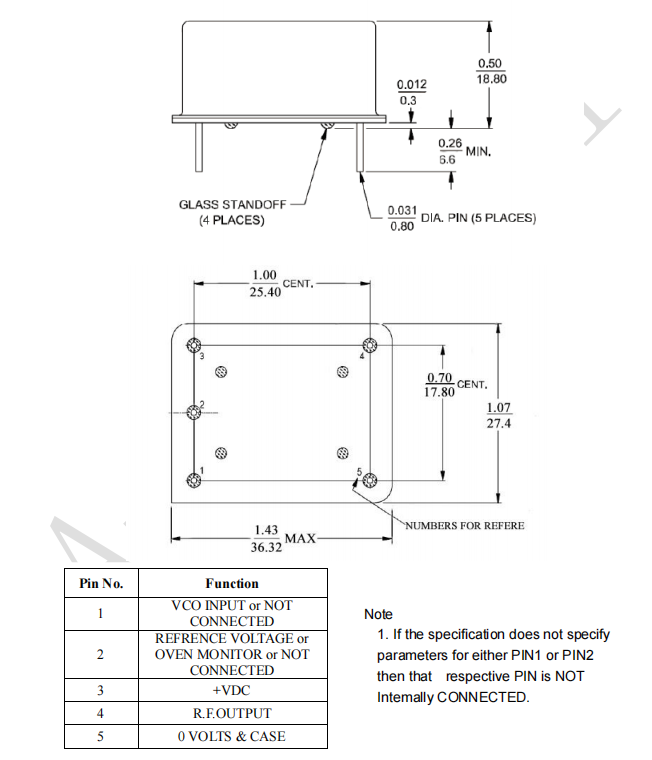

2. Dimension（單位：mm）
