烤箱控制的晶體振蕩器（OCXO）POC9775
1。電氣規格
| 不。 | 物品 | 電氣規范 | 評論 | |||||
| 最小。 | 類型 | 最大限度 | 單位 | |||||
| 1 | 名義頻率 | 10.000 | 50.000 | MHz | ||||
| 2 | 波形 | CMO剪裁正弦 | 請與我們聯系以獲取詳細信息 | |||||
| 3 | 正弦 | 0.8 | VP-P | |||||
| 4 | “ 1”級別 | 矩形的 | 2.4 | V | ||||
| “ 0”級別 | 0.4 | |||||||
| 5 | 占空比 | 45 | 50 | 55 | % | @+1.65V | ||
| 6 | 負載（矩形/剪裁正弦） | 15pf/10kΩ// 10pf | ℃ | |||||
| 7 | 虛假 | -60 | DBC | |||||
| 8 | 頻率穩定性環境 | -20 | 20 | ppb | -40°C至 + 85°C，參考（Fmax + fmin）/2瀏覽量為：freq。穩定性與溫度。范圍。 | |||
| 9 | 電壓 | -5 | 5 | ppb | ±5％變化 | |||
| 10 | 熱身 | -0.1 | 0.1 | ppm | 在5分鐘內 @ +25°C，參考1小時 | |||
| 11 | 老化 | 玩弄 | -3 | +3 | ppb | 30天后繼續操作 | ||
| 每年 | -0.6 | +0.6 | ppm | |||||
| 10年 | -3 | +3 | ppm | |||||
| 12 | 電頻率調節 | |||||||
| 13 | 范圍 | -5 | ppm | VCO@ 0V | ||||
| +5 | VCO@ 3.3V | |||||||
| 14 | 控制 | 0 | 1.65 | 3.3 | V | |||
| 15 | 坡 | 積極的 | ||||||
| 16 | 輸入阻抗 | 100 | KΩ | |||||
| 17 | 輸入電壓 | 3.135 | 3.3 | 3.465 | V | |||
| 18 | 當前的 | 350 | mA | @打開 | ||||
| 19 | 穩定狀態 | 0.3 | 0.4 | W | @ +25°C | |||
| 20 | 相噪聲（10MHz） | 10Hz | -110 | DBC/Hz | ||||
| 21 | 100Hz | -135 | ||||||
| 22 | 1khz | -149 | ||||||
| 23 | 10kHz | -159 | ||||||
| 24 | 100kHz | -160 | ||||||
| 25 | 1MHz | -161 | ||||||
| 26 | 軟件包類型 | 9.7*7.5*4.1 | ||||||

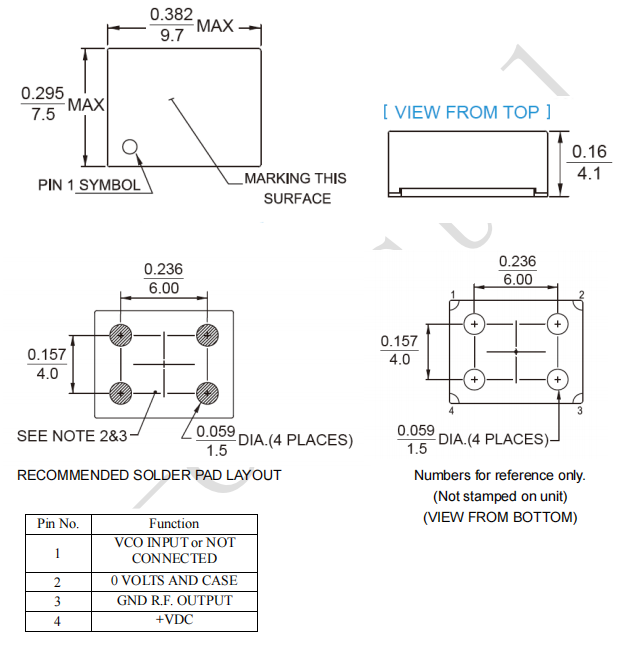

2。尺寸sion（單位：mm）
